Technische Zeichnung

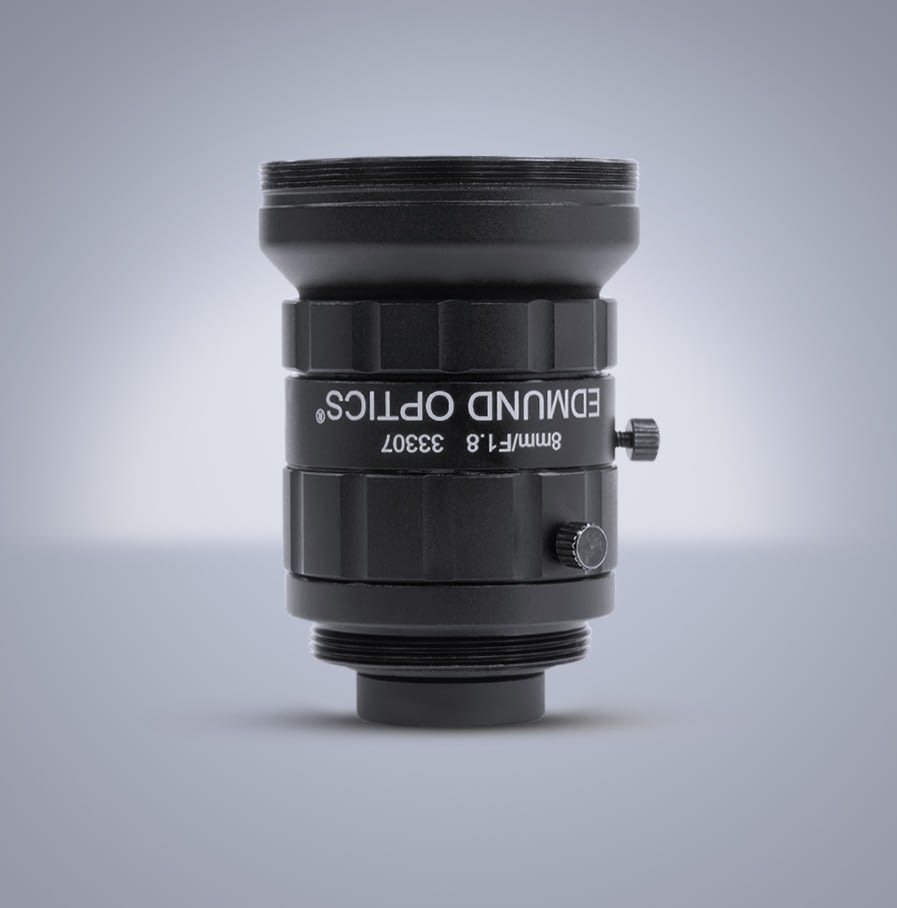

Edmund Optics C-Mount 1/2″ 8mm f/1.8 (UC Series)
Die TECHSPEC® Objektive mit Festbrennweite der UC-Serie besitzen eine verstellbare Blende und versenkte Feststellschrauben und sind fokussierbar über einen weiten Arbeitsabstandsbereich, der auf typische Anwendungen der Maschinenbildverarbeitung ausgelegt ist. Sie sind zwar für Sensoren 1/2,5″ optimiert, viele Brennweiten eignen sich jedoch auch für Sensoren bis 1/1,8″. Die TECHSPEC® Objektive mit Festbrennweite der UC-Serie sind ideal geeignet für alle kleineren Kamerasensoren und Anwendungen wie Inspektion, Automatisierung, Biomedizin und vieles mehr.
Spezifikationen #33-301
Brennweite FL (mm):
8.00
Max. Sensorgröße:
1/2″
Horizontales Bildfeld @ max. Sensorformat:
59.1mm – 44.7°
Blende (f/#):
f/1.8 – f/11
Arbeitsabstand (mm):
50 – ∞
Beschich-tung:
λ/4 MgF2
Verzeichnung (%):
<4.7% (on 1/2.5″ Sensor)
Horizontales Bildfeld, 1/2“ Sensor:
59.1mm – 44.7°
Horizontales Bildfeld, 1/2,5“ Sensor:
53.1mm – 40.7°
Horizontales Bildfeld, 1/3“ Sensor:
43.4mm – 33.9°
Horizontales Bildfeld, 1/4“ Sensor:
32.2mm – 25.6°
Filtergewinde:
M34.0 x 0.5
Frontgewinde:
M34.0 x 0.5 (Male)
zusätzliche Objektivlänge in Kamera (mm):
5.15
Gewinde:
C-Mount
Anzahl Elemente (Gruppen):
9 (8)
Numerische Apertur NA, Objektseite:
0.03
Optimiert für Sensorgröße:
1/2.5″
Aussendurchmesser (mm):
30
Art:
VIS
Blende-Option:
Variable
Typ:
Fixed Focal Length Lens
Gewicht (g):
78
Maximum Length (mm):
40.61
Gewindedurchmesser (mm):
30.0
Inklusive Verriegelungsschrauben
4 Insgesamt: 2x normal, 2x versenkte Schrauben
USD $260.00
Register or login for pricingRecommended IP67 Lens Tubes
The following IP67 lens tube has been tested to show no clipping or vignetting with this lens.
