명세서
| 센서특성 | |
|---|---|
| 센서 | Sony IMX993 InGaAs CMOS |
| 셔터 | Global |
| 센서 크기 | 8.9 mm (Type 1/1.8″) |
| 해상도 | 2048 x 1536 px, 3.2 MP |
| 픽셀 크기 | 3.45 µm (H) x 3.45 µm (V) |
| 프레임 레이트* | 170 FPS (TBD) |
| 감도 범위 | 400nm ~ 1700nm(EMVA 1288 탭 참조) |
| 외관 | |
|---|---|
| 제품 사이즈 | 60 x 60 x 91.5 mm |

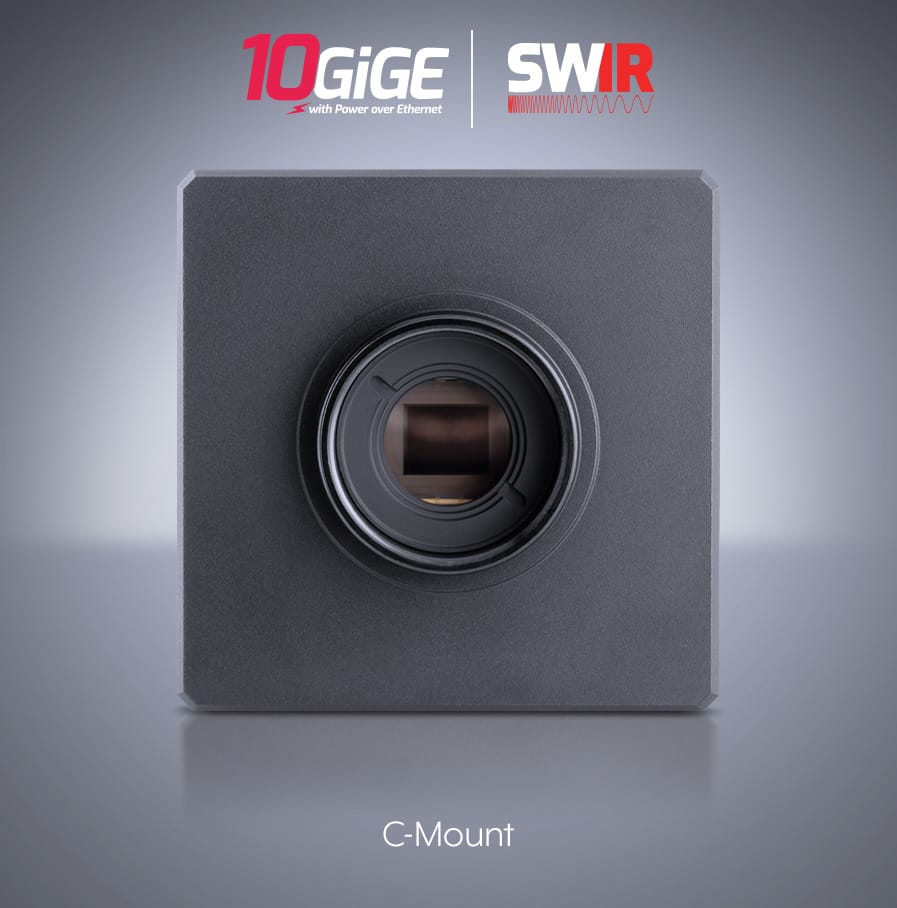

| 렌즈 마운트 | C-Mount |
| 무게 | 531 g |
| 진입 보호 | IP67 (IP67 보호를 위해 Triton은 IP67 렌즈 튜브 및 케이블과 함께 사용해야합니다) |
| 인터페이스 및 전원 정보 | |
|---|---|
| 디지털 인터페이스 | 10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX M12 (8-Pin X-Coded), PoE |
| 전송 계층 프로토콜 | UDP (GigE Vision), RDMA (RoCE v2, GigE Vision 3.0) |
| GPIO 인터페이스 | 17핀 M12 커넥터 |
| 광절연 I/O 포트 | 입력 1개, 출력 3개 |
| 비절연 I/O 포트 | 양방향 포트 2개 또는 TTL/DI 2개 |
| 차동 / 단일 입력 포트 | RS-422 / HTL / TTL 3개 (그중 1개는 DI로 선택 가능) |
| 전원 요구사항 | PoE (IEEE 802.3af) or 12-24 V through GPIO |
| 소비 전력 | PoE+를 통한 <12W, 외부 전원 공급시 11.5W |
*패킷 재전송을위한 10 % 장치 링크 처리량 예약을 기준으로 한 최대 FPS입니다. 0 % 장치 링크 처리량 예약을 기준으로 괄호 () 안에 표시된 FPS입니다. LUCID는 스트림 안정성을 위해 10 % 예약을 권장합니다.
| 이미징 속성 | |
|---|---|
| 메모리 | 880 MB |
| 이미지 처리 | Gain, gamma, black level, LUT, pixel correction |
| 픽셀 형식 | Mono8/10/12/16 |
| 이미지 모드 | 수평 및 수직 비닝, Binning, ROI, 수직 뒤집기 |
| ADC | 10, 12 bit |
| Gain범위 | 0 dB ~ 42 dB 아날로그 및 디지털 |
| 노출 시간 | 20.5 μs to 10 s |
| 카메라 기능 | |
|---|---|

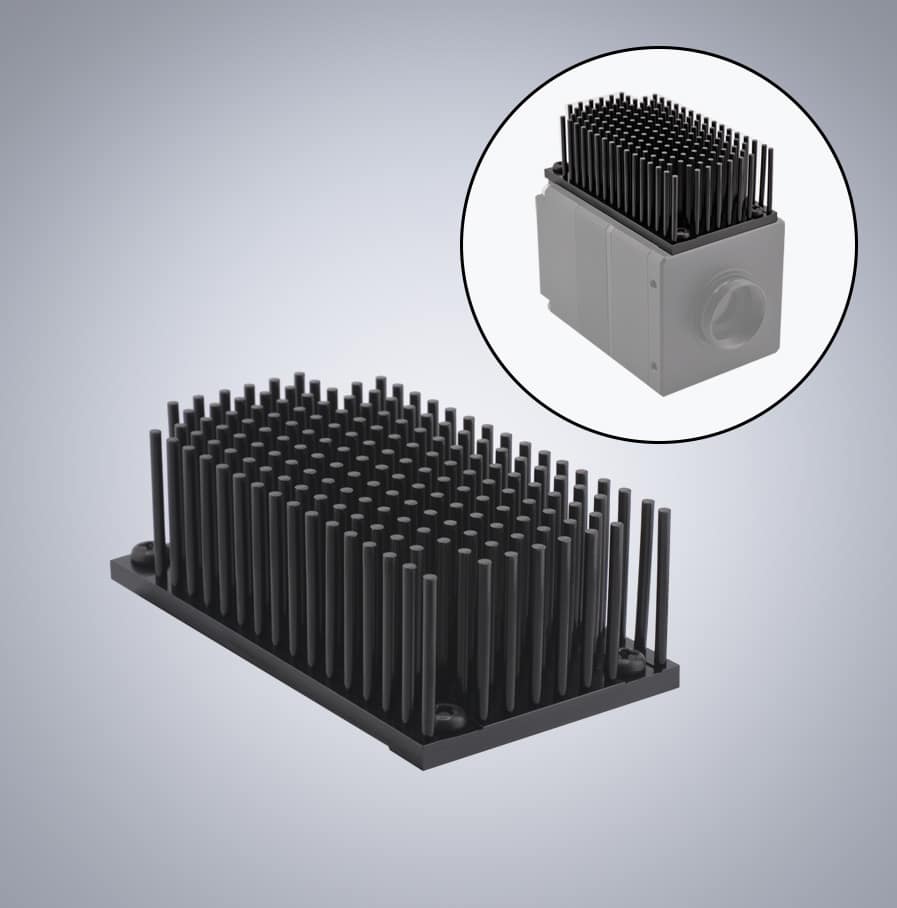

| 냉각 능력 | 열전 냉각(TEC)으로 센서 온도 유지 |
| User Sets | 1 default and 2 custom user set |
| File System Size | 16 MB |
| Chunk Data | Frame counter, offset X/Y, width/height, 노출 시간, gain, black level, line status, sequencer set |
| Event Data | Acquisition start/end, exposure start/end, line rise/fall, error |
| Counter & Timer | 2 counters and 2 timers |
| Sequencer | 노출 시간, gain |
| Synchronization | Software trigger, hardware trigger, PTP (IEEE 1588) |
| 표준 및 인증 | |
|---|---|
| 표준 | GigE Vision v2.0 |
| 응낙 | CE, KC, FCC, RoHS, REACH, WEEE |
| 보관 온도 | -30 to 60°C |
| 동작 온도 | -20 to 50°C 케이스 온도 |
| 습도 | 동작: 20% ~ 80%, relative, 비 응축 |
| 충격 및 진동 | EN 60068-2-27, EN 60068-2-64, EN 60068-2-6 |
| 산업용 EMC 내성 | EN IEC 61000-6-2 ESD 8kV |
| 보증 | 3 year |
