Technische Zeichnung

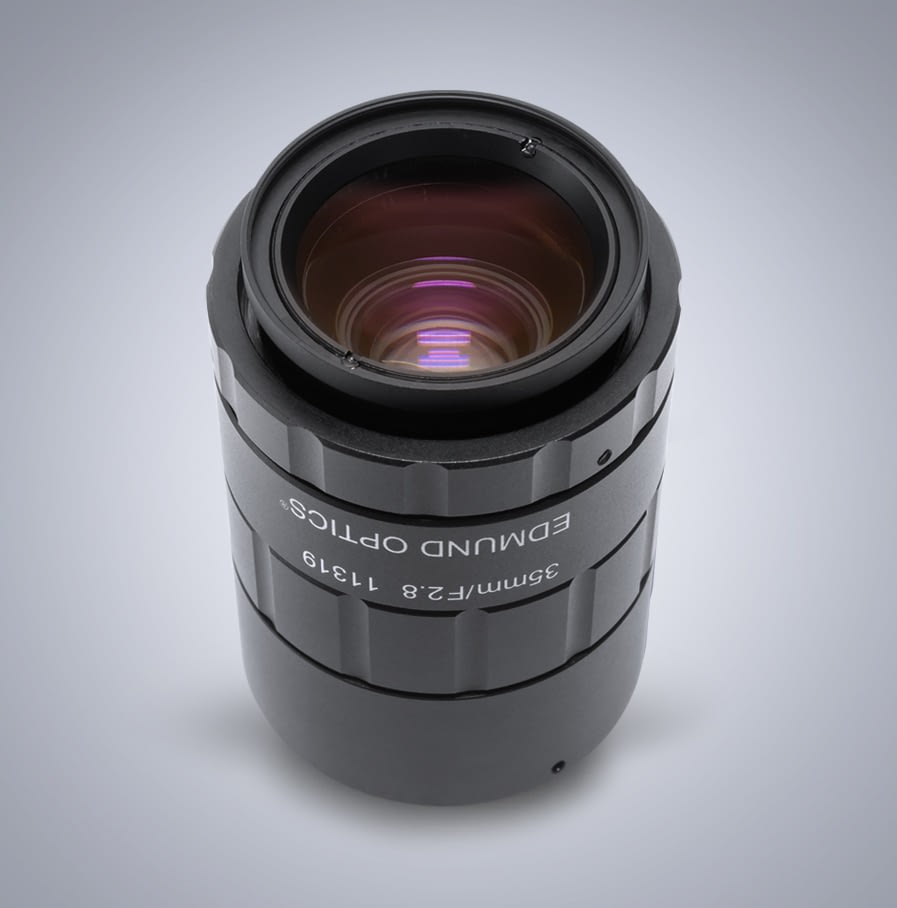

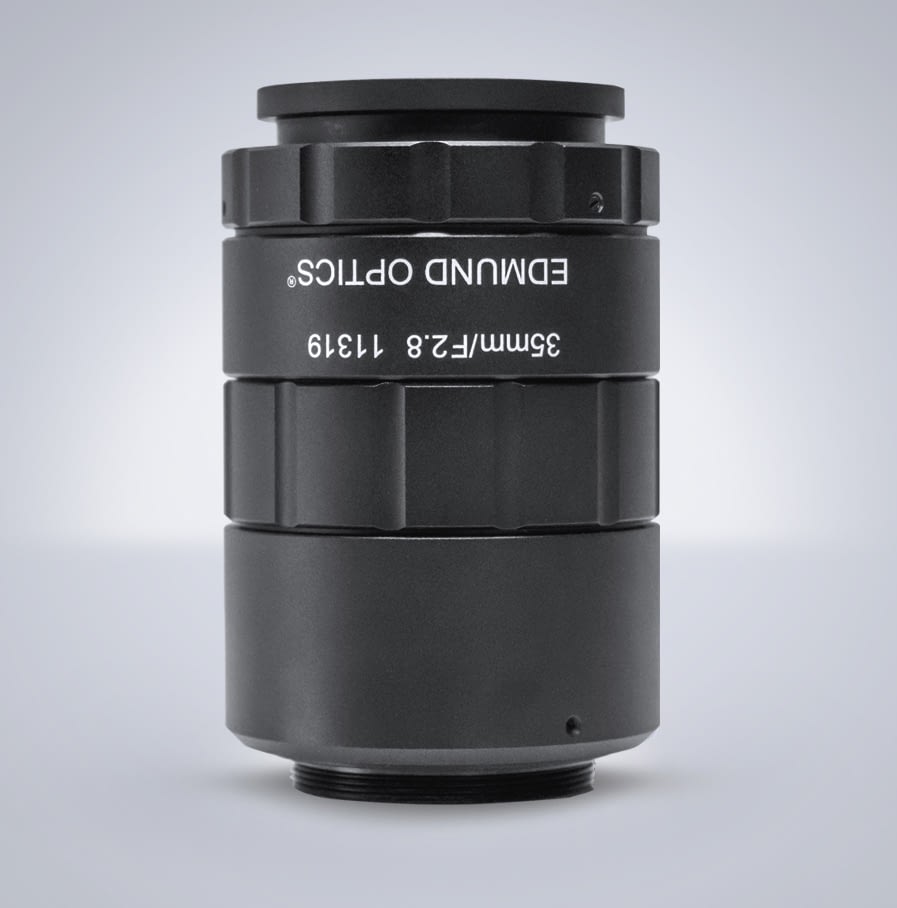

Edmund Optics TFL-Mount APS-C 35mm f/2,8
Die Objektive der TECHSPEC® CA-Serie (CA „Compact APS“) mit fester Brennweite sind für hochauflösende Großformat-Sensoren konzipiert. Diese Objektive decken die Sensoren im APS-C-Format mit einem 28 mm Bildkreis ab und verfügen über einen TFL-Anschluss. TFL-Anschlüsse verfügen über ein M35 x 0,75 Gewinde mit einem Auflagemaß von 17,5 mm. Sie bieten das gleiche Auflagemaß, die gleiche Robustheit und den gleichen Bedienkomfort wie ein C-Mount. Sie eignen sich daher ideal für Bildverarbeitungs- und Automatisierungsanwendungen.
Spezifikationen #11-319
Brennweite FL (mm):
35.00
Max. Sensorgröße:
APS-C
Blende (f/#):
f/2.8 – f/16
Arbeitsabstand (mm):
200 – ∞
Beschichtung:
λ/4 MgF2
Horizontales Bildfeld, APS-C Sensor:
137.3mm – 35.4°
Horizontales Bildfeld, 4/3“ Sensor:
106.1mm – 27.7°
Horizontales Bildfeld, 1,1“ Sensor:
87.1mm – 22.9°
Horizontales Bildfeld, 1“ Sensor:
78.5mm – 20.7°
Horizontales Bildfeld, 1/1,8“ Sensor:
44.1mm – 11.7°
Horizontales Bildfeld, 1/2“ Sensor:
39.2mm – 10.4°
Horizontales Bildfeld, 1/2,5“ Sensor:
35.6mm – 9.5°
Horizontales Bildfeld, 1/3“ Sensor:
29.4mm – 7.8°
Horizontales Bildfeld, 1/4“ Sensor:
22.1mm – 5.9°
Horizontales Bildfeld, 2/3“ Sensor:
54.0mm – 14.3°
Filtergewinde:
M40.5 x 0.5
Länge (mm):
74.90
Gewinde:
TFL Mount
Anzahl Elemente (Gruppen):
8 (7)
Numerische Apertur NA, Objektseite:
0.0275
Außendurchmesser (mm):
50
Art:
VIS
Blende-Option:
Variable
Typ:
Fixed Focal Length Lens
USD $910.00
Login to see prices
