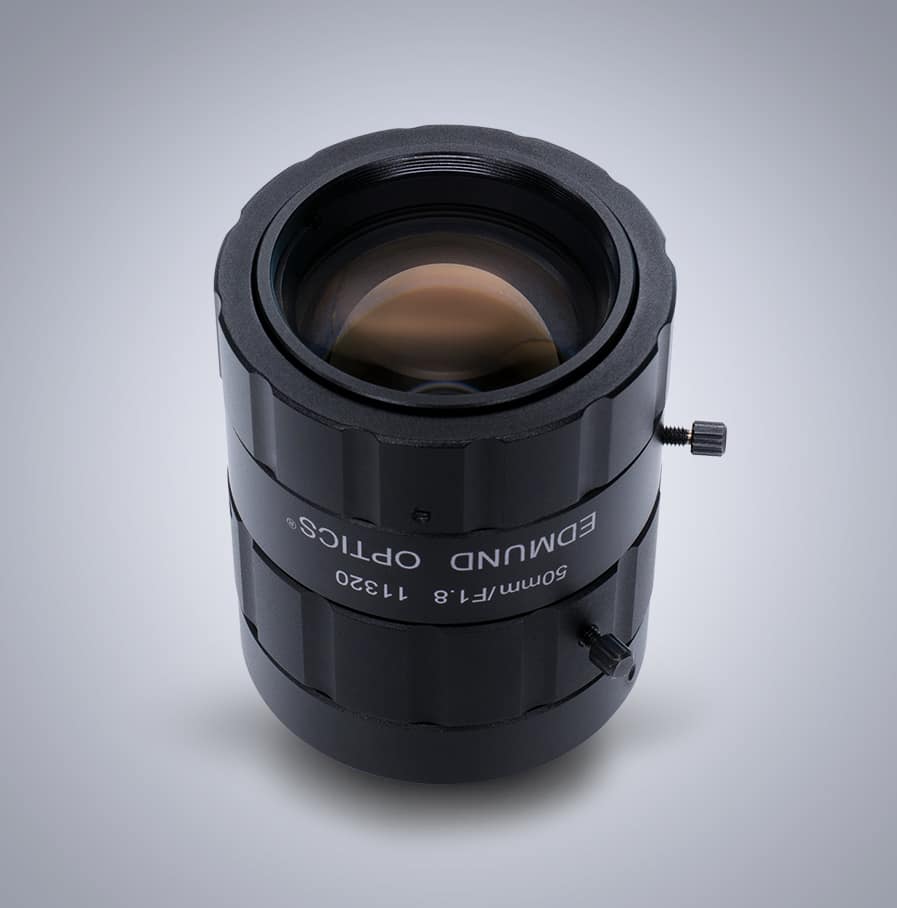

Edmund Optics TFL-Mount APS-C 50mm f/1,8
Die Objektive der TECHSPEC® CA-Serie (CA „Compact APS“) mit fester Brennweite sind für hochauflösende Großformat-Sensoren konzipiert. Diese Objektive decken die Sensoren im APS-C-Format mit einem 28 mm Bildkreis ab und verfügen über einen TFL-Anschluss. TFL-Anschlüsse verfügen über ein M35 x 0,75 Gewinde mit einem Auflagemaß von 17,5 mm. Sie bieten das gleiche Auflagemaß, die gleiche Robustheit und den gleichen Bedienkomfort wie ein C-Mount. Sie eignen sich daher ideal für Bildverarbeitungs- und Automatisierungsanwendungen.
Spezifikationen #11-320
Brennweite FL (mm):
50,00
Max. Sensorgröße:
APS-C
Blende (f/#):
f/1,8 – f/16
Arbeitsabstand (mm):
200 – ∞
Beschich-tung:
λ/4 MgF2
Horizontales Bildfeld, APS-C Sensor:
93,8mm – 25,2°
Horizontales Bildfeld, 4/3“ Sensor:
72,4mm – 19,6°
Horizontales Bildfeld, 1,1“ Sensor:
59,5mm – 16,1°
Horizontales Bildfeld, 1“ Sensor:
52,6mm – 14,6°
Horizontales Bildfeld, 1/1,8“ Sensor:
30,1mm – 8,2°
Horizontales Bildfeld, 1/2“ Sensor:
26,8mm – 7,3°
Horizontales Bildfeld, 1/2,5“ Sensor:
24,3mm – 6,6°
Horizontales Bildfeld, 1/3“ Sensor:
20,1mm – 5,5°
Horizontales Bildfeld, 1/4“ Sensor:
15,1mm – 4,1°
Horizontales Bildfeld, 2/3“ Sensor:
36,1mm – 10,1°
Filtergewinde:
M37,5 x 0,5 (Female)
Länge (mm):
72,58
Gewinde:
TFL Mount
Anzahl Elemente (Gruppen):
7 (5)
Numerische Apertur NA, Objektseite:
0,06
Aussendurchmesser (mm):
50
Art:
VIS
Blende-Option:
Variable
Typ:
Fixed Focal Length Lens
Gewicht (g):
276
USD $850.00
Login to see prices
