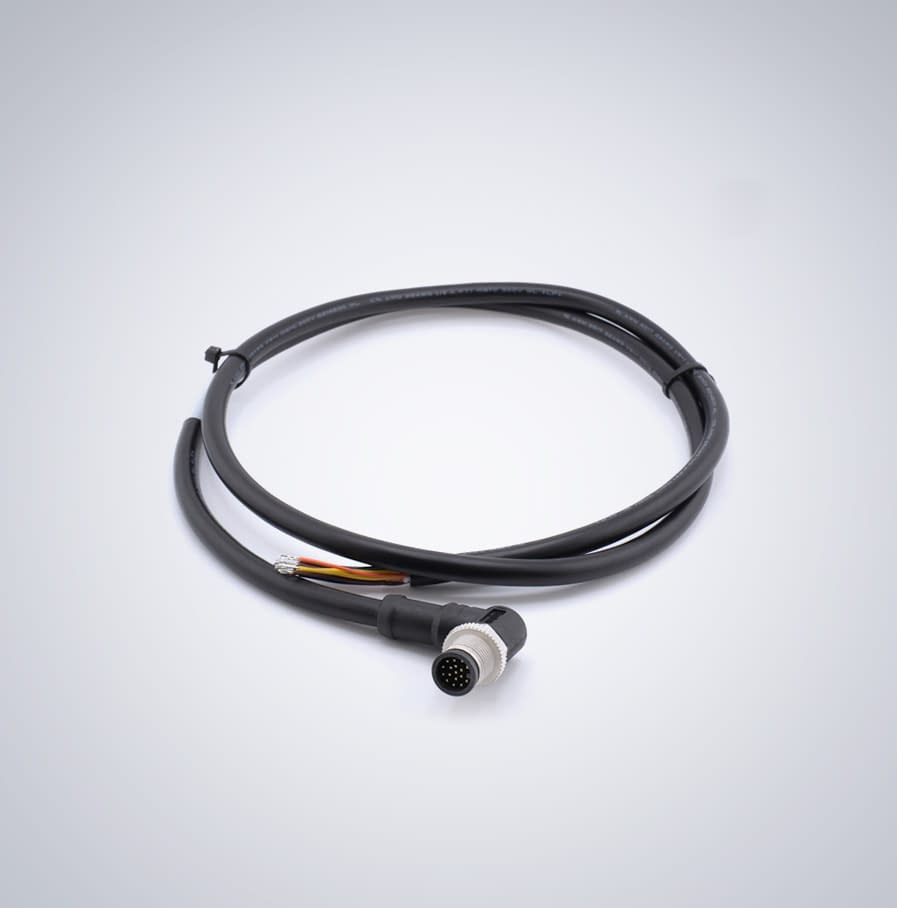

M12 GPIO 17핀 (Amphenol) 1.0m 케이블 [직각, 위쪽]
17핀 GPIO 케이블(P/N: GPIO-M12-1M-RA2-A)은 길이 1 m이며, 한쪽 끝에는 17핀 M12 커넥터 플러그가 장착되어 있습니다. 반대쪽 끝은 납땜 또는 단자대에 직접 연결할 수 있도록 5 mm 길이로 피복이 제거되어 있습니다. 이 직각형 케이블은 위쪽으로 굽어지는 구조입니다. 17핀 M12 GPIO 포트를 갖춘 카메라와 호환됩니다. 애플리케이션 노트: LUCID 카메라에서 GPIO 사용하기 (GPIO 핀 매핑, 기능 및 트리거 제어)
명세서
| 커넥터 종단 | M12 17pin Male Connector (IEC-61076-2-101) |
|---|---|
| IP 등급 | M12 connector is IP68 |
| 케이블 길이 | 1.0m (3.28 ft) |
| 무게 | 79g |
| 컬러 와이어 레이아웃 | 17개 전선: 빨간색 1 갈색 2 주황색 3 보라색 4 검은색 5 파란색 6 노란색 7 녹색 8 분홍색 9 회색 10 흰색 11 녹색/흰색 12 노란색/흰색 13 브라운/화이트 14 보라색/흰색 15 그레이/화이트 16 핑크/화이트 17 |
| 전선 규격표 – AWG | 26 AWG |
| 동작 온도 | -5°C to 105°C |
USD $40.00
Register or login for pricing
