5.2MP Sony IMX992
3.2MP Sony IMX993
자세히 알아보기
새로운 모델을 주문할 수 있습니다:
Atlas10 SWIR - Sony IMX993 및 IMX992가 탑재된 2.5GigE 카메라
Atlas10 소개. Sony의 IMX992 및 IMX993 SenSWIR 센서를 탑재한 10GigE SWIR 카메라입니다. 이 센서들은 단파 적외선(SWIR) 영역에서 고성능 이미징을 제공하며, IMX992는 5.2 메가픽셀, IMX993는 3.2 메가픽셀의 해상도를 지원합니다. IMX990 및 IMX991의 5 µm 픽셀 크기와 비교해 더 컴팩트한 3.45 µm 픽셀 크기를 적용함으로써, 소형 센서 크기에서도 더 높은 해상도를 구현하고 C 마운트 렌즈 사용을 가능하게 합니다. Atlas10 플랫폼과 TEC1 냉각을 결합한 이 새로운 SWIR 모델들은 저 다크 노이즈 이미징을 제공하며, IP67 보호 등급, 액티브 센서 얼라인먼트, 견고한 M12 커넥터, Power over Ethernet, 그리고 10GigE(1.2 GB/s) RDMA(RoCE v2) 대역폭을 지원합니다.
IMX992 및 IMX993 탑재 Atlas10 10GigE SWIR 카메라 – TEC1 냉각을 통한 저 다크 노이즈 고속 이미징
가시광선 및 단파장 적외선 카메라
LUCID의 Atlas, Atlas10, Triton, Triton2 SWIR 카메라는 IP67 등급의 GigE Vision PoE 카메라로, 광대역 및 고감도의 Sony SenSWIR InGaAs 센서인 5.2 MP IMX992, 3.2 MP IMX993, 1.3 MP IMX990, 0.3 MP IMX991를 탑재하고 있습니다. 이 센서들은 가시광 및 비가시광 영역 전반에 걸친 이미징이 가능하며, 3.45 µm(IMX992, IMX993)와 5 µm(IMX990, IMX991)의 소형 픽셀 크기를 제공합니다. 단파 적외선(SWIR) 영역의 이미지를 획득할 수 있는 이 카메라의 특성은 과일 검사 및 선별, 포장 검사, IR 현미경, 반도체 검사, 재료 선별 등 다양한 산업용 애플리케이션에서 더 높은 정밀도를 구현할 수 있는 가능성을 제공합니다.
LUCID는 서로 다른 요구사항을 충족하는 두 가지 SWIR 카메라 패밀리를 제공합니다. Atlas SWIR는 24시간 연속 스트리밍과 장시간 노출 환경에서 최대의 화질을 제공하도록 설계되었습니다. 통합된 센서 TEC, 내부 히트싱크, 그리고 비교적 큰 하우징 설계를 통해 외부 히트싱크나 팬 없이도 센서 온도를 안정적으로 유지할 수 있습니다. 한편 Triton SWIR는 크기와 무게를 우선으로 하여 비용 효율적인 초소형 SWIR 카메라를 제공합니다. Triton SWIR는 제한된 공간에 유연하게 통합해야 하거나, 카메라의 열 관리 설계를 사용자가 직접 구현하고자 하는 경우에 적합합니다.
| Triton2 / Triton SWIR | Atlas10 SWIR | Atlas SWIR | |
|---|---|---|---|
| Camera Size | 44 x 29 x 45.3 mm | 60 x 60 x 90.5 mm | 60 x 60 x 65 mm |
| Interface | 2.5GigE (Triton2) GigE (Triton) | 10GigE | GigE |
| Camera Weight | 90 g | 531 g | 435 g |
| Heat Management Design | No TEC or heatsink. User managed. | Sensor TEC with internal heatsink. | Sensor TEC with internal heatsink. |
| Dark Current Temperature when Camera is Powered | Imager board at 49°C (typical at ambient room temperature of 20°C) | TEC at 20°C | TEC at 15°C |
| Dark Current | 26,800 e-/s | 11,780 e-/s | 4,000 e-/s |
이더넷을 통한 전원 공급(PoE)
IEEE 802.3at (Atlas) / IEEE 802.3af (Triton) 표준은 단일 이더넷 케이블을 통해 전원과 데이터를 모두 허용하여 전체 비용을 줄이고 설치 및 유지 관리를 단순화합니다.
능동 센서 정렬
각 카메라의 센서는 이미지 센서 틸트, 이미지 센서 회전을 최소화하고 이미지 센서의 중심이 렌즈 광축에 위치하도록 능동적으로 정렬됩니다.

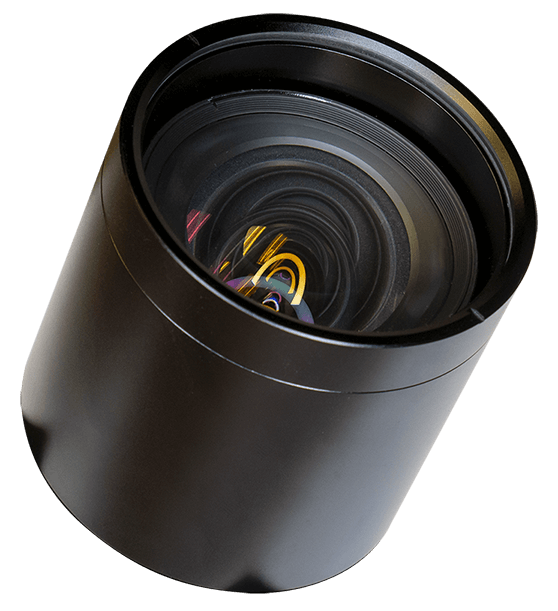

산업용 M12 및 M8 커넥터
진동 환경에서 안전한 연결과 오류 없는 작동을 위해 설계되었으며 전기 간섭으로부터 보호하도록 차폐됨.
100m 케이블 길이
최대 케이블 길이가 100m인 기가비트 이더넷 대역폭을 위한 비용 효율적인 CAT5e, CAT6, CAT6a, CAT7 케이블링과 호환됩니다.
비디오: Triton2 SWIR 5.2MP 소니 IMX992를 사용한 웨이퍼 검사(영어, 4:16) (영어, 4:16)
Video: Comparing the Atlas SWIR with the Triton SWIR (English, 5:35)
비디오: Atlas SWIR 카메라/소니 SensSWIR 센서 프레젠테이션 보기(영어, 17:43)
비디오: Triton SWIR 카메라 데모 구축 방법(카메라, 렌즈, 조명) (영어, 11:36) (영어, 11:36)
Atlas10 SWIR IP67 카메라 모델 살펴보기

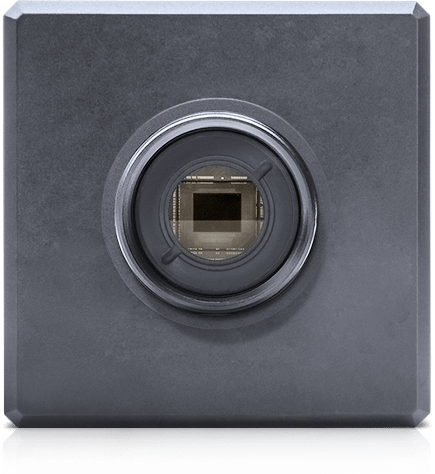

Atlas10 SWIR는 Factory Tough 설계의 IP67 카메라로, 고성능 센서 냉각 기능을 통해 −20~55°C의 산업 환경에서도 신뢰성 있는 동작과 일관된 이미징 성능을 제공합니다. Atlas10에는 단일 단계 열전 냉각 방식의 센서 냉각(TEC1)이 통합되어 있으며, 내부 히트싱크와 대형 카메라 하우징 설계와 결합되어 스트리밍 중에도 센서 온도를 20°C로 안정적으로 유지함으로써 낮은 다크 전류 특성을 구현합니다. 각 모델의 상세 사양은 아래의 부품 번호를 클릭하여 확인하시기 바랍니다.
| 모델 | 메가픽셀 | 해상도 | 프레임 레이트 | 센서 | 센서 크기 | 픽셀 크기 | 셔터 | 냉각 | 렌즈 마운트 | 크로마 / 감도 범위 | 디지털 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|---|
 ASX053S-WC | 5.2 MP | 2560 x 2048 px | 119.6 fps | Sony IMX992 InGaAs | 1/1.4“ | 3.45 µm | Global | TEC1, 내부 방열판 | C | Mono, 400nm to 1700nm | M12 10GigE Vision |
| ASX032S-WC | 3.2 MP | 2048 x 1536 px | 170 fps | Sony IMX993 InGaAs | 1/1.8“ | 3.45 µm | Global | TEC1, 내부 방열판 | C | Mono, 400nm to 1700nm | M12 10GigE Vision |
Atlas SWIR IP67 카메라 모델 살펴보기

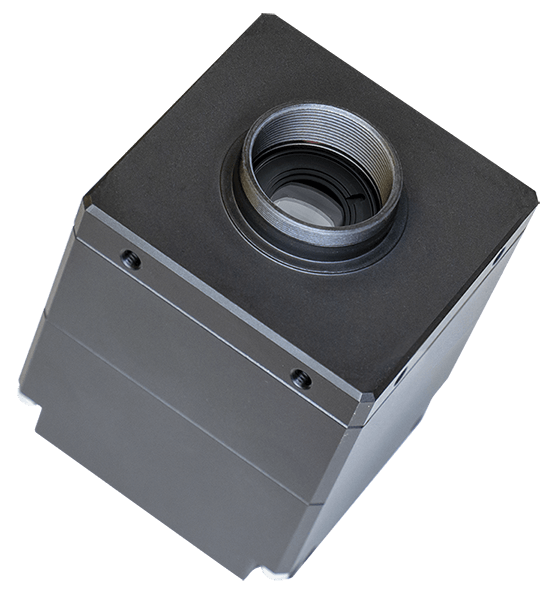

Atlas SWIR은 산업 환경에서 -20~50°C 사이에서 안정적인 작동과 일관된 이미징 성능을 제공하도록 설계된 고성능 센서 냉각 기능이 있는 산업용 IP67 카메라입니다. Atlas에는 최대 장기 냉각 성능을 위한 내부 방열판 및 더 큰 케이스와 함께 통합된 단일 단계 열전 센서 냉각(TEC1)이 장착되어 있습니다. 모델 사양에 대한 자세한 내용을 보려면 아래 부품 번호를 클릭하십시오.
| 모델 | 메가픽셀 | 해상도 | 프레임 레이트 | 센서 | 센서 크기 | 픽셀 크기 | 셔터 | 냉각 | 렌즈 마운트 | 크로마 / 감도 범위 | 디지털 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ATP013S-WC | 1.3 MP | 1280 x 1024 px | 84.9 fps | Sony IMX990 InGaAs | 1/2“ | 5 µm | Global | TEC1, 내부 방열판 | C | Mono / 400nm to 1700nm | M12 GigE Vision |
| ATP003S-WC | 0.3 MP | 640 x 512 px | 257 fps | Sony IMX991 InGaAs | 1/4“ | 5 µm | Global | TEC1, 내부 방열판 | C | Mono / 400nm to 1700nm | M12 GigE Vision |

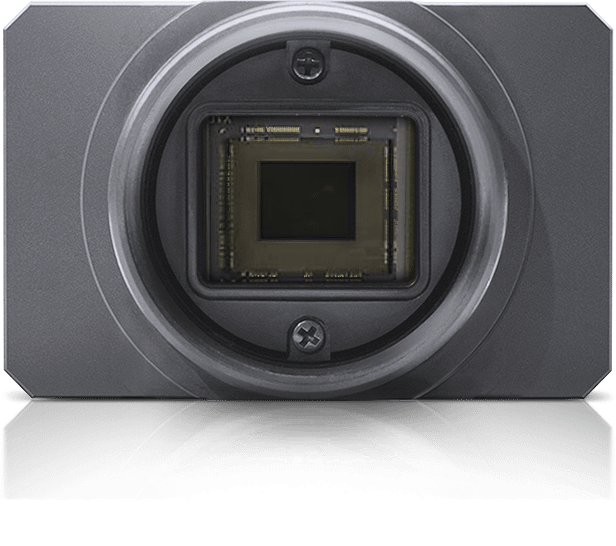

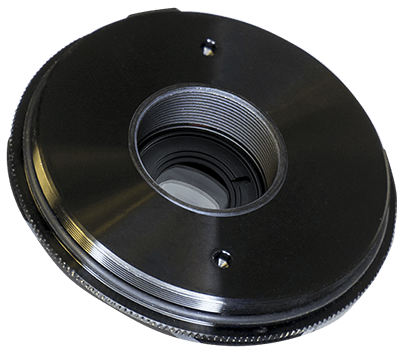

Triton2 / Triton SWIR IP67 카메라 모델 살펴보기
트리톤2 및 트리톤 SWIR은 Atlas SWIR과 동일한 팩토리 터프 IP67 기능을 제공하지만 내부 냉각 부품이 포함되어 있지 않습니다. 트리톤 모델에는 TEC1 냉각 장치나 대형 내부 방열판이 포함되어 있지 않습니다. 따라서 카메라를 더 컴팩트하고 비용 효율적으로 만들 수 있지만, 사용자가 직접 카메라의 냉각 솔루션을 관리해야 합니다. 이 카메라는 설계 유연성을 극대화하고 자체 열 관리 설계를 제어하고자 하는 사용자를 위한 제품입니다. 모델 사양을 자세히 살펴보려면 아래 부품 번호를 클릭하세요.
| 모델 | 메가픽셀 | 해상도 | 프레임 레이트 | 센서 | 센서 크기 | 픽셀 크기 | 셔터 | 냉각 | 렌즈 마운트 | 크로마 / 감도 범위 | 디지털 인터페이스 | 가용성 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TRT053S-WC | 5.2 MP | 2560 x 2048 px | 49.4 fps | Sony IMX992 InGaAs | 1/1.4“ | 3.45 µm | Global | 없음 | C | Mono / 400nm to 1700nm | M12 2.5GigE Vision | 주문 가능 |
| TRT033S-WC | 3.2 MP | 2048 x 1536 px | 80.3 fps | Sony IMX993 InGaAs | 1/1.8“ | 3.45 µm | Global | 없음 | C | Mono / 400nm to 1700nm | M12 2.5GigE Vision | 주문 가능 |
| TRI013S-WC | 1.3 MP | 1280 x 1024 px | 84.9 fps | Sony IMX990 InGaAs | 1/2“ | 5 µm | Global | 없음 | C | Mono / 400nm to 1700nm | M12 GigE Vision | 주문 가능 |
| TRI003S-WC | 0.3 MP | 640 x 512 px | 257 fps | Sony IMX991 InGaAs | 1/4“ | 5 µm | Global | 없음 | C | Mono / 400nm to 1700nm | M12 GigE Vision | 주문 가능 |

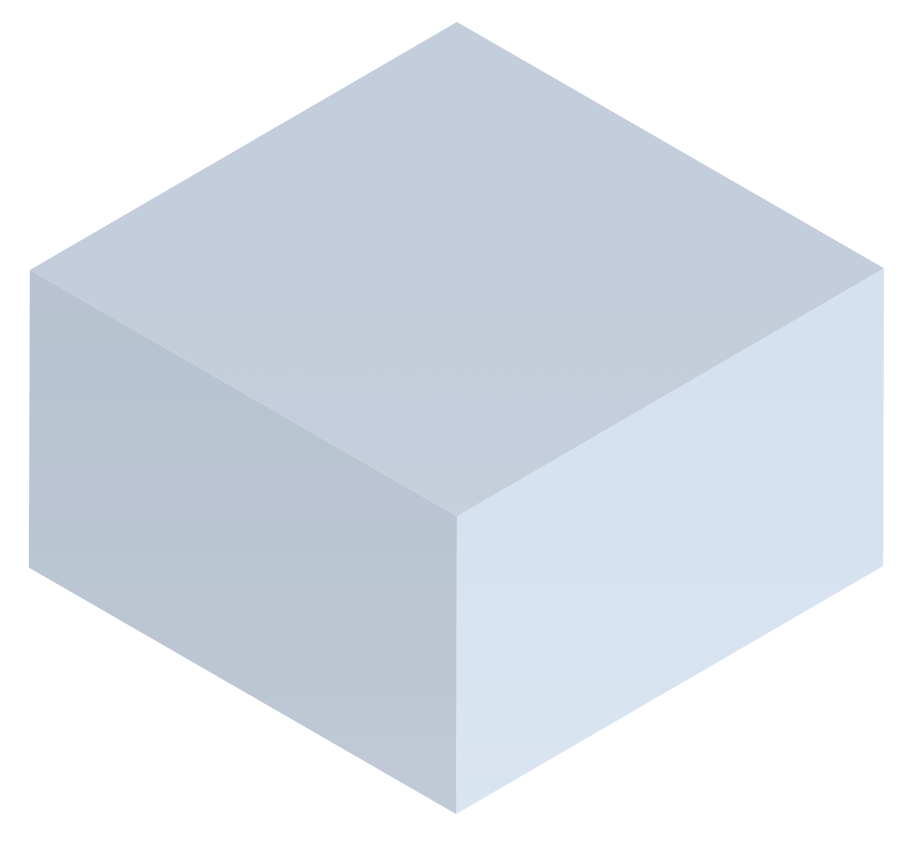

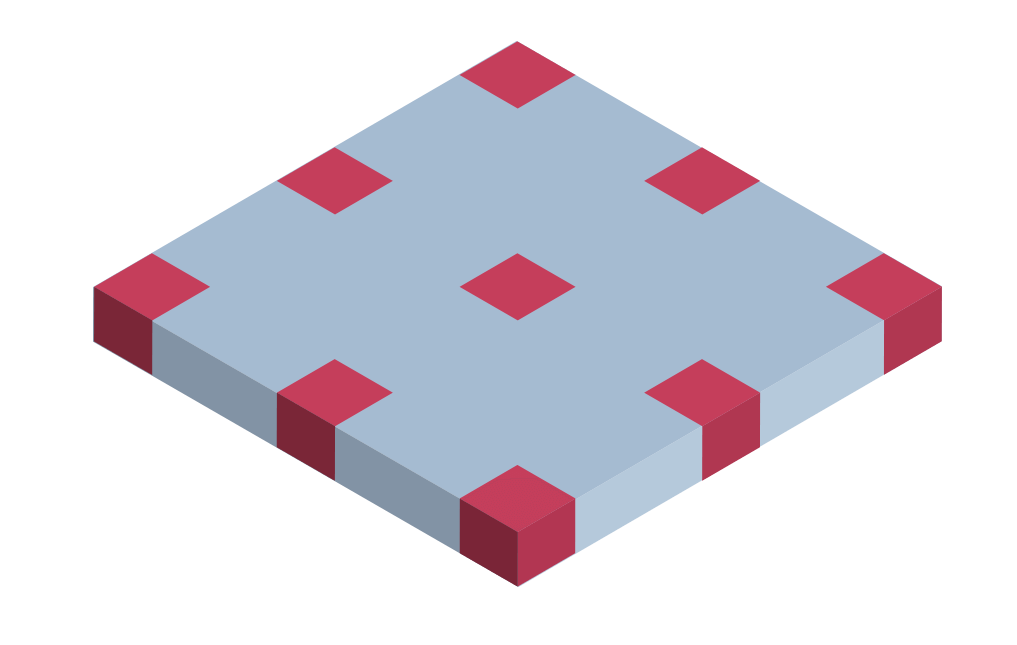

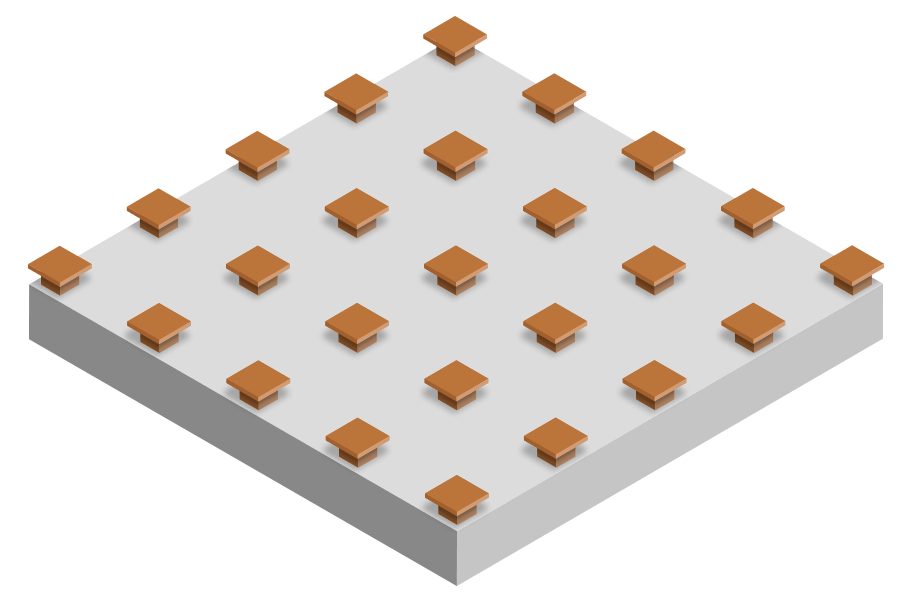

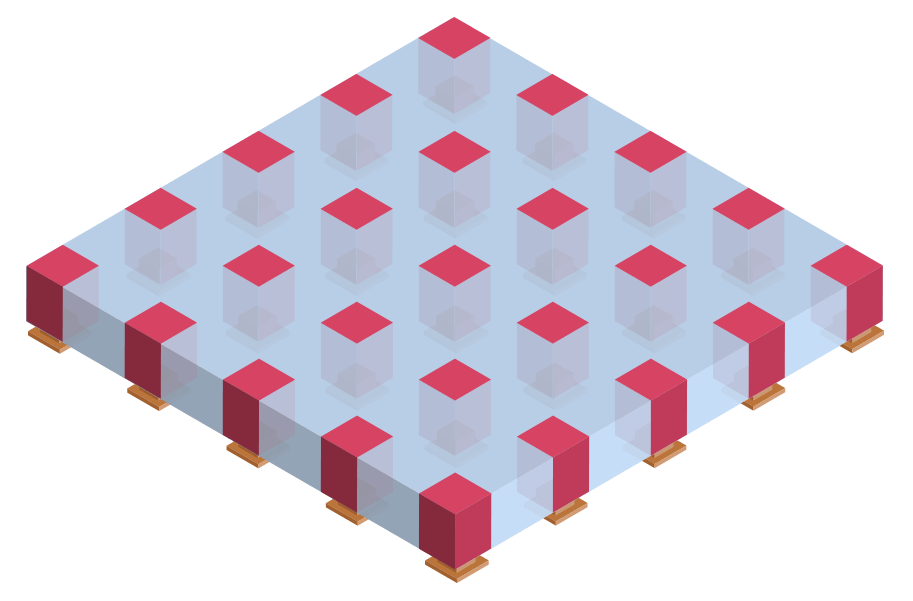

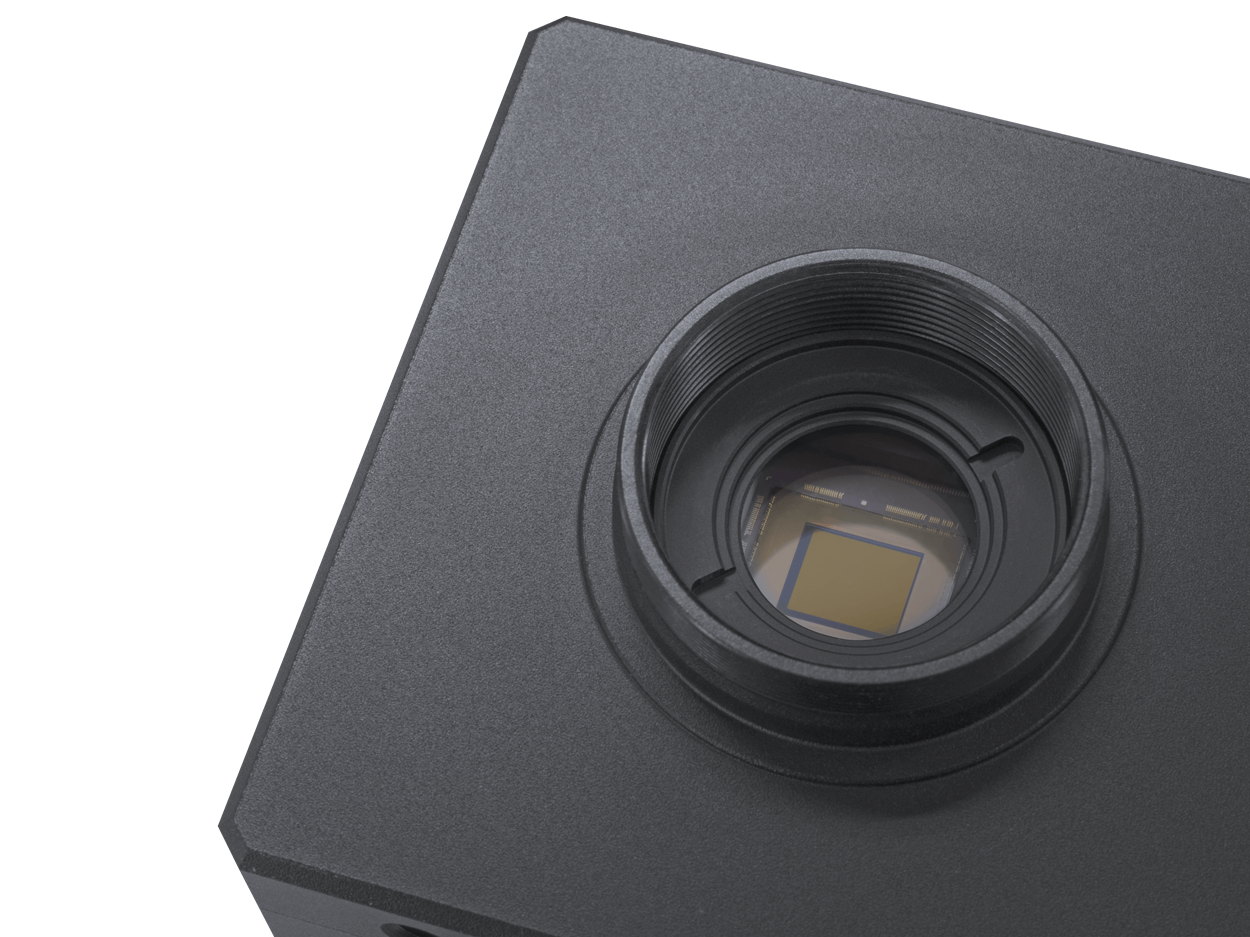

고급 SWIR 픽셀 기술
SWIR 카메라는 무엇을 할 수 있습니까?
SWIR은 물에 민감하며 과일과 채소의 수분을 감지하는 데 사용할 수 있습니다. 수분 수준의 차이는 농산물에 타박상으로 나타날 수 있습니다. 위의 예에서 정상 파장(왼쪽)은 멍을 감지할 수 없지만 SWIR은 사과(오른쪽)의 멍을 감지할 수 있습니다.
비슷한 색상과 모양의 다른 개체는 서로 구별하기 어려울 수 있습니다. SWIR 파장은 물체의 재질(오른쪽)에 따라 다르게 흡수되고 반사됩니다. 이것은 가시광선을 사용하여 지나치게 감지되지 않을 수 있는 이물질을 감지하는 데 사용할 수 있습니다(왼쪽).
가시광선(왼쪽) 아래에서는 패키지의 충전 수준을 확인하기가 어렵습니다. 특히 패키지에 그래픽이 인쇄되어 있는 경우에는 더욱 그렇습니다. 특정 불투명 플라스틱 포장은 SWIR 파장에서 투명해집니다(오른쪽). 이는 식품 산업에서 가열 밀봉 패키지의 충전 레벨 검사 또는 밀봉 무결성 검사에 사용할 수 있습니다.
가시광선 아래에서 유사하게 보이는 다른 화합물은 SWIR 파장을 다르게 흡수할 수 있습니다. 이 예에서 밀가루, 베이킹 소다 및 설탕은 왼쪽에서 오른쪽으로 정렬됩니다. SWIR 스펙트럼의 특정 협대역을 선택하면 다양한 재료를 쉽게 구별할 수 있습니다. 이는 다양한 화합물을 확실하게 식별하는 것이 중요한 제약 산업의 응용 분야에 매우 적합합니다.
SWIR은 실리콘이 약 1100nm-1400nm의 파장에서 반투명해짐에 따라 실리콘 웨이퍼를 검사하는 데 사용할 수 있습니다(오른쪽). 가시광선을 사용하여 웨이퍼 앞면(왼쪽)의 문제를 감지할 수 있지만 SWIR을 사용하면 웨이퍼 앞면과 뒷면 모두에 이물질이나 결함이 더 쉽게 나타날 수 있습니다.
특정 재료는 가열될 때 가시광선 스펙트럼에서 색상이 변하지 않습니다(왼쪽). SWIR은 물체의 100°C에서 1600°C 이상의 온도 변화를 감지하는 데 훨씬 더 민감합니다(오른쪽).
Images Source Sony Semiconductor Solutions Corporation: https://www.sony-semicon.co.jp/e/products/IS/industry/technology/swir.html
Thermoelectric Cooling (TEC) For Consistent Imaging Performance
상대 암전류 차트
Atlas SWIR 카메라에는 우수한 이미지 품질과 확장된 작동 온도 범위를 위해 통합된 단일 단계 열전 센서 냉각(TEC1)이 장착되어 있습니다. TEC1은 최대 30°C의 Delta T를 제공합니다. 또한 Atlas SWIR IP67 카메라는 내부 방열판을 통합하여 센서 열을 카메라 케이스로 빠르게 분산시킵니다. 내부 방열판 및 알루미늄 케이스 디자인과 결합된 TEC는 -20~50°C 케이스 온도에서 일관된 이미징 성능을 제공합니다.
