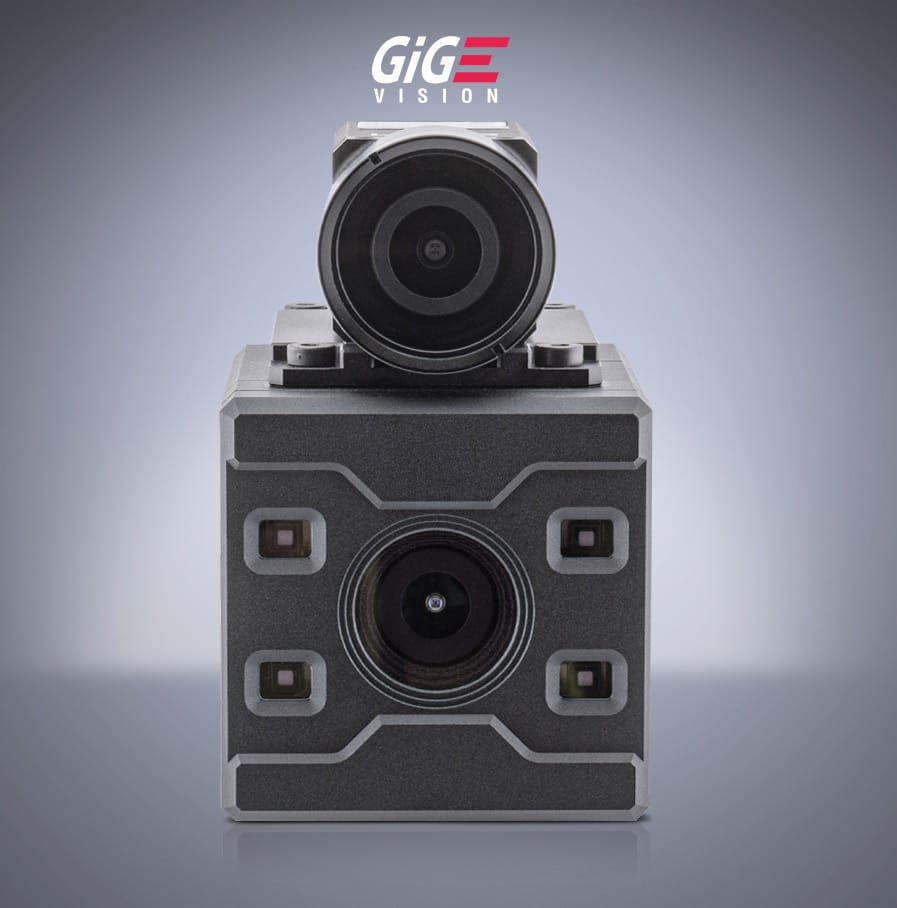

Helios2 Wide Chroma RGBD 3D Camera

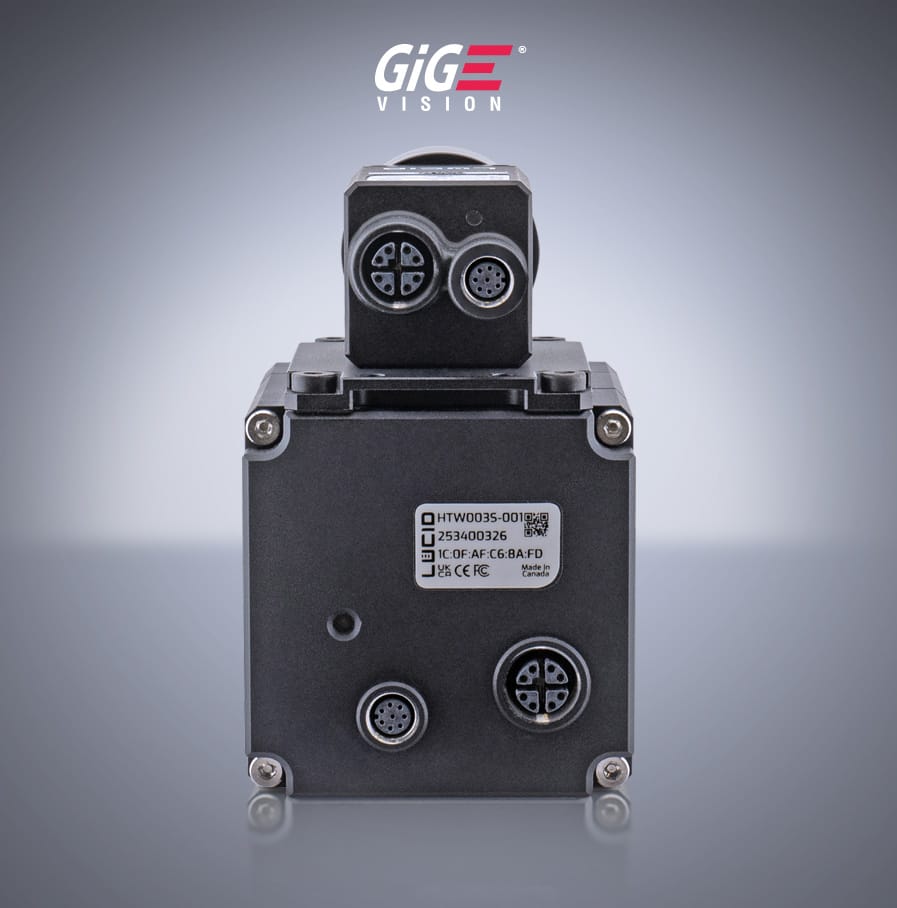

Helios2 Wide Chroma 3D RGBD Camera back

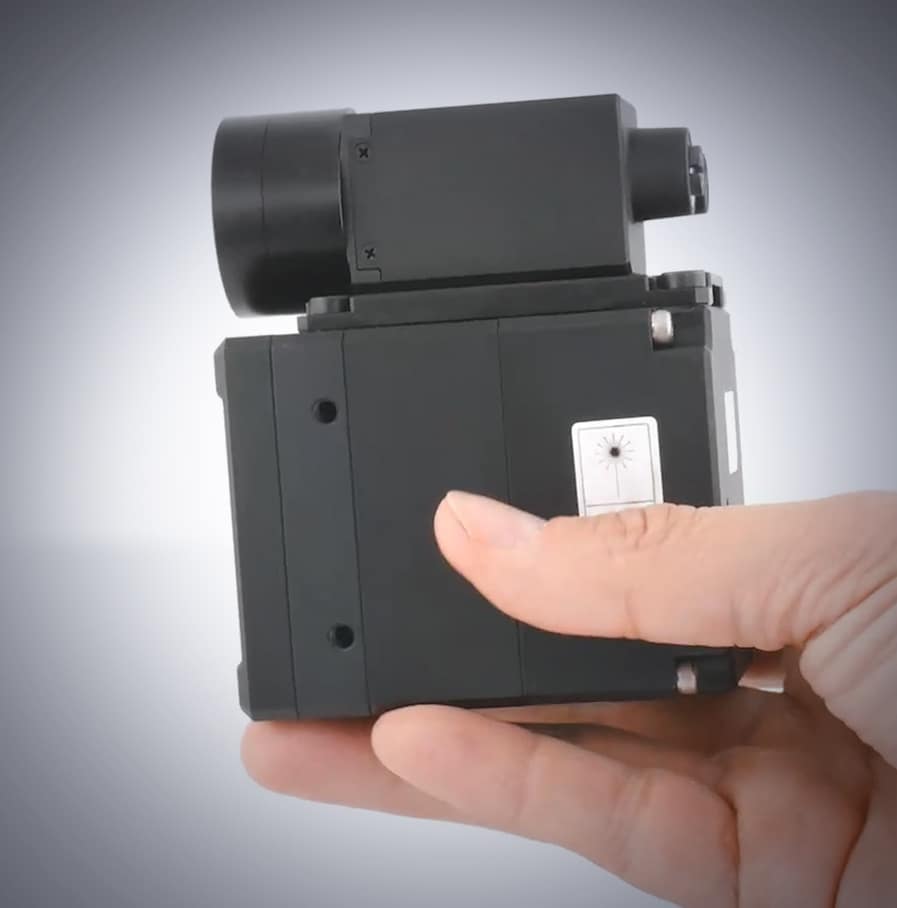

Helios2 Chroma 3D RGBD Camera with Hand

Helios2 Wide Chroma

  1. Home
  2. Helios Time of Flight (ToF) Kamera
  3. Helios2 Chroma Kameras

Die Helios2 Chroma Kameras sind vollständig montierte, werkseitig kalibrierte RGB-D-Kameras mit IP67-Schutz. Sie kombinieren eine Helios2 ToF-3D-Kamera mit einer Triton Farbkameras und erzeugen hochpräzise Farbpunktewolken – ohne Montage oder Kalibrierung durch den Anwender.

Helios2 Chroma SKU Helios2 Modell Beschreibung
HTP-RGB-001
Helios2+ Chroma
 HTP003S-001 Helios2+ & Triton TRI032S mit Objektiv und IP67-Linsentubus. Alle Helios2 Chroma Modelle werden als vollständig vorkalibrierte Einheit geliefert. Kabel und Netzwerkkarte (NIC) sind separat erhältlich.
HLT-RGB-001
Helios2 Chroma
 HLT003S-001 Helios2 & Triton TRI032S mit Objektiv und IP67-Linsentubus.
HTW-RGB-001
Helios2 Wide Chroma
 HTW003S-001 Helios2 Wide & Triton TRI122S mit Objektiv und IP67-Linsentubus.

Helios2 Chroma Modell auswählen:

Zurücksetzen
Register or login for pricing
Artikelnummer: n. a. Kategorie:

Interaktive Beispieldatei von Helios2 Wide Chroma

Die Helios2 Chroma Kameras vereinen LUCIDs Helios2 3D-Time-of-Flight-Kamera mit einer Triton RGB-Kamera in einem einzigen kompakten, nach IP67 geschützten Gehäuse. Helios2 Chroma Kameras werden werkseitig montiert und präzise kalibriert, um eine RGB- plus Tiefenlösung mit perfekt aufeinander abgestimmten Farb- und Tiefendaten bereitzustellen. Eine Kalibrierung durch den Benutzer ist nicht erforderlich. Mit ihrem platzsparenden S-Mount-Objektivdesign und der nahtlosen Integration in die ArenaView MP Software für automatische Kopplung und Bedienung bieten die Helios2 Chroma Kameras eine sofort einsatzbereite 3D- plus Farbbildgebungslösung für industrielle und robotische Bildverarbeitungsanwendungen.

Helios2 Wide Chroma Point Cloud

Helios2+ Chroma Point Cloud

Spezifikationen

Helios2+ Chroma Spezifikationen

HTP-RGB-001
HTP003S-001 TRI032S-C
Sensormodell Sony DepthSense IMX556PLR CMOS Sony IMX265 CMOS
Bildrate 30 FPS @ 0.3 MP (Normalmodus)*
10 FPS @ 0.3 MP (HDR-Modus)*
103 FPS @ 0.3 MP (High-Speed-Modus)*
*Weitere Informationen siehe Helios2+ HTP003S. 		35.4 FPS (38 FPS) @ 3.2 MP 1
Stromversorgung PoE+ (IEEE 802.3at) oder 18–24 V ±5 % über GPIO PoE (IEEE 802.3af) oder 12–24 V über GPIO
Objektiv-Sichtfeld 69° x 51° (nominal)
Beleuchtung 4 x VCSEL-Laserdioden, Klasse 1, @ 850 nm

Helios2 Chroma Spezifikationen

HLT-RGB-001
HLT003S-001 TRI032S-C
Sensormodell Sony DepthSense IMX556PLR CMOS Sony IMX265 CMOS
Bildrate 30 FPS @ 0.3 MP (für alle Betriebsmodi) 35.4 FPS (38 FPS) @ 3.2 MP 1
Stromversorgung PoE+ (IEEE 802.3at) oder 18–24 V ±5 % über GPIO PoE (IEEE 802.3af) oder 12–24 V über GPIO
Objektiv-Sichtfeld 69° x 51° (nominal)
Beleuchtung 4 x VCSEL-Laserdioden, Klasse 1, @ 850 nm

Helios2 Wide Chroma Spezifikationen

HTW-RGB-001
HTW003S-001 TRI122S-C
Sensormodell Sony DepthSense IMX556PLR CMOS Sony IMX226 CMOS (BSI Starvis)
Bildrate 30 FPS @ 0.3 MP (für alle Betriebsmodi)
10 FPS @ 0.3 MP (für alle Betriebsmodi bei 3000 μs Belichtungszeit)		 9.1 FPS (9.8 FPS) 1 @ 12.2 MP
29.1 FPS mit 2×2 Sensor-Binning (Binning zur Erreichung der vollen Helios2 Wide Bildrate)
Stromversorgung 18–24 V über GPIO (PoE wird nicht unterstützt) PoE (IEEE 802.3af) oder 12–24 V über GPIO
Objektiv-Sichtfeld 108° x 78° (nominal)
Beleuchtung 4 x VCSEL-Laserdioden, Klasse 1, @ 850 nm
1Max. FPS basierend auf 10 % Device Link Throughput Reserve für Paket-Neuübertragung. FPS in Klammern () basieren auf 0 % Reserve. LUCID empfiehlt 10 % Reserve für zuverlässiges Streaming.
Gemeinsame Eigenschaften (alle Chroma Modelle)
Chroma Auflösung 0.3 MP 640 x 480 px
Abmessungen 60 x 60 x 79 mm
Gewicht 527 g
Schutzart IP67 (für IP67-Schutz müssen IP67-Kabel verwendet werden)
Standards und Zertifizierungen (alle Chroma Modelle)
Betriebssysteme Windows und Linux
Software-Support Arena SDK, C++, C, C#, Python
Lagerungstemperatur -30 bis 60°C
Detaillierte Informationen zu Standards und Zertifizierungen finden Sie auf den jeweiligen Produktseiten.
Pixelformate
Weitere Informationen finden Sie auf der Seite zu den Pixelformaten:
TRI032S-C
TRI122S-C
HTP003S-001
HLT003S-001
HTW003S-001
Bildeigenschaften
Bildeigenschaften siehe zugehörige Produktseiten:
TRI032S-C
TRI122S-C
HTP003S-001
HLT003S-001
HTW003S-001
Kamerafunktionen
Kamerafunktionen siehe zugehörige Produktseiten:
TRI032S-C
TRI122S-C
HTP003S-001
HLT003S-001
HTW003S-001

EMVA 1288 Daten

Für kamerabezogene Leistungsdaten besuchen Sie bitte die Produktseiten der Helios2 Wide und Triton 12.2MP.

Technische Zeichnung

Helios2 Wide Chroma Drawings

Kamerainstallation / Downloads

TitelDateinameDateitypVersionDateDateigrößeLink
Helios2 Wide Chroma DrawingsHTW_Chroma_Drawings.zipzip2025-11-281.9 MB
Helios2 Wide Chroma Quick Start GuideHelios2_Wide_Chroma_Quick_Start_Guide_1.1.pdfpdf1.02025-12-09535.6 KB
TitelDateinameDateitypVersionDate ModifiedDateigrößeLink
Helios2 Wide CAD DrawingHelios2-Wide.STEPSTEP1.02023-03-151.9 MB
HTW003S FirmwareHTW003S_1.19.0.0_Firmware.zipzip1.19.0.02026-01-1313.2 MB
HTW003S Technical Reference ManualHTW003S_1.19.0.0_Documentation_English.zipzip1.19.0.02026-01-132.3 MB
TitelDateinameDateitypVersionDateDateigrößeLink
Triton CAD DrawingTriton-Drawings.zipzip-2025-12-121.5 MB
Triton v1.138.0.0 Firmware Release NotesTRI_FirmwareReleaseNotes_v1.138.0.0.txttxt1.38.0.02026-03-317.9 KB
TRI122S Technical Reference ManualTRI122S_1.161.0.0_Documentation_English.zipzip1.161.0.02025-11-282.4 MB
TRI122S FirmwareTRI122S_1.161.0.0_Firmware.zipzip1.161.0.02025-11-287.7 MB

Zubehör

Wichtig! Die Helios2 Wide Chroma benötigt zwei Kabelsätze – einen für die Triton und einen für die Helios2 Wide.
Kabel für Helios/Helios2-ModelleHersteller-Nr.LUCID SKU
M12 auf RJ45 IP67 Cat6a Kable (Amphenol) – 2,0m, Dunkelgrün LUCID CAB-MR-2M-ACAB-MR-2M-A
M12 auf RJ45 IP67 Cat6a Kable (Amphenol) – 5,0m, DunkelgrünLUCID CAB-MR-5M-ACAB-MR-5M-A
M12 auf RJ45 IP67 Cat6a Kable (Amphenol) – 15,0m, DunkelgrünLUCID CAB-MR-15M-ACAB-MR-15M-A
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Abwärts] – 5m (Amphenol)LUCID CAB-MR-5M-RA1-ACAB-MR-5M-RA1-A
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Abwärts] – 15m (Amphenol)LUCID CAB-MR-15M-RA1-ACAB-MR-15M-RA1-A
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Aufwärts] – 5m (Amphenol)LUCID CAB-MR-5M-RA2-ACAB-MR-5M-RA2-A
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Aufwärts] – 15m (Amphenol)LUCID CAB-MR-15M-RA2-ACAB-MR-15M-RA2-A
M12 auf RJ45 IP67 Cat6a Kabel [Rechter Winkel, Altas/Helios-Seite] – 5m (Amphenol)LUCID CAB-MR-5M-RA3-ACAB-MR-5M-RA3-A
M12 auf RJ45 IP67 Cat6a Kabel [Rechter Winkel, Altas/Helios-Seite] – 15m (Amphenol)LUCID CAB-MR-15M-RA3-ACAB-MR-15M-RA3-A
M8 GPIO 8-pin (Amphenol) 1,0m KableLUCID GPIO-M8-1M-AGPIO-M8-1M-A
M8 GPIO 8-pin (Amphenol) 5,0m KableLUCID GPIO-M8-5M-AGPIO-M8-5M-A
M8 GPIO 8-pin Kable [Rechter Winkel, Abwärts(Triton) / Aufwärts(Atlas & Helios)]-5m (Amphenol)LUCID GPIO-M8-5M-RA1-AGPIO-M8-5M-RA1-A
M8 GPIO 8-pin Kable [Rechter Winkel, Aufwärts(Triton) / Abwärts(Atlas & Helios)]-5m (Amphenol)LUCID GPIO-M8-5M-RA2-AGPIO-M8-5M-RA2-A
Stativadapter
Stativadapter (Helios, Helios2)ATL-TRATL-TR
Breakout Boards
M8 GPIO Breakout Board + M8-M8 IP67 Kable 1M KitGPIO-M8-BRK-KIT001GPIO-M8-BRK-KIT001
PC-Karten, PoE+, Kamera Netzteil
HINWEIS: Die Helios2 / 2+ / Narrow erfordert für den ordnungsgemäßen Betrieb eine IEEE 802.3at (PoE+)-konforme Schnittstellenkarte oder einen Injektor. Die Helios2 Ray / Wide unterstützen kein PoE und benötigen eine Stromversorgung über GPIO.
LR-LINK PCIe GigE Vision PoE+ NetzwerkkarteLR-LINK LRES2001PT-POEPCIE-POE1-LR
LR-LINK 2-CH PCIe GigE Vision PoE+ NetzwerkkarteLR-LINK LRES2002PTPCIE-POE2-LR
4-CH 2.5G/1G PoE+ Netzwerkkarteioi GE2PX4-PCIE4XE301PCIE-POE4-2G
M8 GPIO AC Netzteil (NA/EU/AU)MEAN WELL GST60A18-P1JM8P-US1, M8P-EU1, M8P-AU1
Procet 1/2.5/5.0GbE 30W PoE+ Injector (802.3af/at, NA/EU)Procet PT-PSE104G-30-5POEP-PT-5G, POEP-PTEU-5G
