Spezifikationen
| Sensor | |
|---|---|
| Sensor | Sony IMX992 InGaAs CMOS |
| Shutter-Technologie | Global |
| Sensorgröße | 11,4 mm (Type 1/1,4″) |
| Auflösung | 2560 x 2048 px, 5,2 MP |
| Pixelgröße | 3,45 µm (H) x 3,45 µm (V) |
| Bildrate* | 119,6 FPS (119,6 FPS) @ 5,2 MP (10 Bit ADC-Modus) 70,48 FPS (70.48 FPS) @ 5,2 MP (12 Bit ADC-Modus) |
| Empfindlichkeitsbereich | 400 nm bis 1700 nm (Siehe Registerkarte EMVA 1288) |
| Gehäuse | |
|---|---|
| Abmessungen | 60 x 60 x 90,5 mm mm |
| Objektivanschluss | C-Mount |
| Gewicht | 531 g |
| Schutzart | IP67 (Für den vollen IP67 Schutz verwenden Sie mit der Kamera einen Objektivtubus und IP67 Kabel) |
| Schnittstellen und Leistungsdaten | |
|---|---|
| Schnittstelle | 10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX M12, PoE+ |
| Transportprotokoll | UDP (GigE Vision), RDMA (RoCE v2) |
| GPIO Schnittstelle | M12, 17-pin-Steckverbinder |
| Opto-isolierte E/A-Anschlüsse | 1 Eingang, 3 Ausgänge |
| Non-isolierte E/A-Anschlüsse | 2 bidirektionale oder 2 TTL/DI |
| Differenzielle E/A-Anschlüsse | 3 × RS-422 / HTL / TTL (1 Eingang als DI konfigurierbar) |
| Spannungsversorgung | PoE+ (IEEE 802.3at), oder 12-24 VDC extern |
| Leistungsaufnahme | 11,5 W über PoE+, 9,8 W bei externer Stromversorgung |
*Max FPS basierend auf 10 % Device Link Throughput Reserve für das erneute Senden von Paketen. Die in Klammern () angegebenen FPS basieren auf 0 % Device Link Throughput Reserve. LUCID empfiehlt 10 % Reserve für die Stream-Zuverlässigkeit.

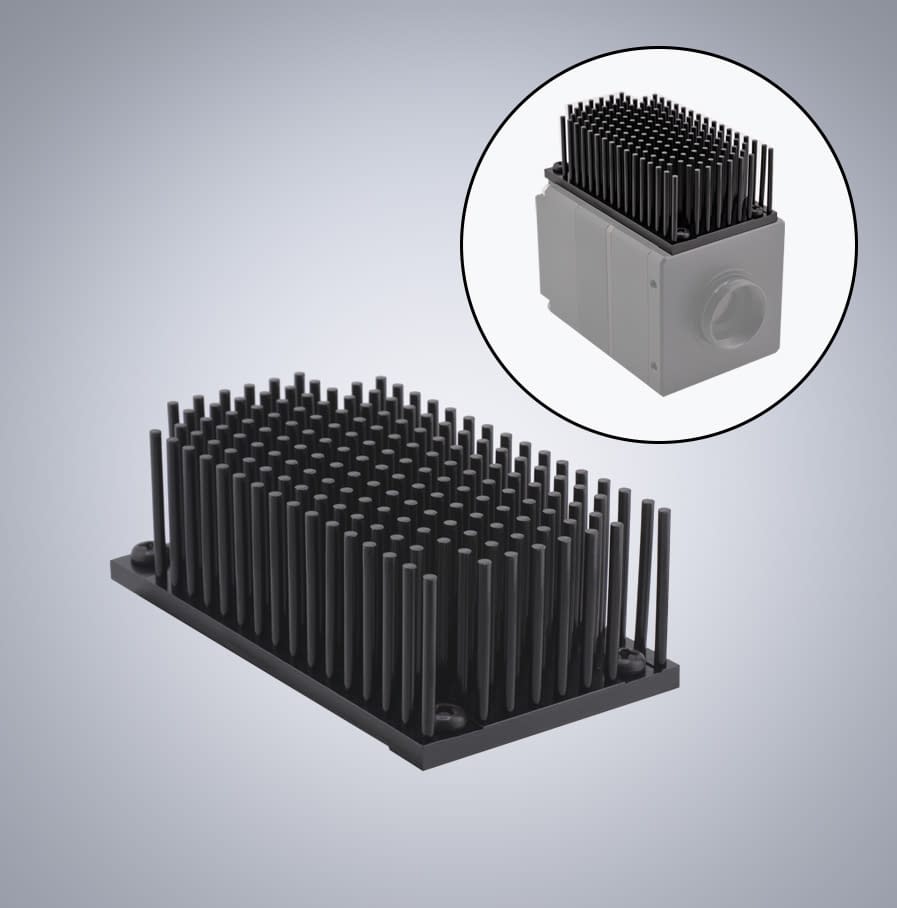

| Kühlkörper-Spezifikationen | |
|---|---|
| Der Kühlkörper ist im Lieferumfang der Atlas10 SWIR Modelle kostenlos enthalten. Die Verwendung des Kühlkörpers ist optional und ermöglicht die Einstellung eines niedrigeren TEC-Sollwerts (siehe Dokumentation). | |
| Abmessungen | 90 x 50 x 30 mm |
| Gewicht | 89 g |
| Enthaltene Teile | 4x Montageschrauben, Wärmeleitpad (nicht abnehmbar, nicht klebend) |
| Kamerafeatures | |
|---|---|
| Kühlung | Thermoelektrische Kühlung (TEC) zur Aufrechterhaltung der Sensortemperatur |
| Bildspeicher | 880 MB |
| Bildoptimierung | Gain, gamma, black level, LUT, pixel correction |
| Pixelformate | Mono8/10/12/16 |
| Bildkontrolle | Dezimierung, Binning, ROI, horizontale und vertikale Spiegelung |
| Bit-Tiefe | 10, 12 bit |
| Gain Range | 0 dB bis 42 dB analog und digital |
| Belichtung | 20.632 μs bis 10 s |
| Cooling Capability | Thermoelektrische Kühlung (TEC) zur Stabilisierung der Sensortemperatur/td> |
| Speicherbare Benutzereinstellungen | 1 Default und 2 frei Speicherbare |
| Nichtflüchtiger Speicher | 16 MB |
| Chunk Daten | Frame counter, offset X/Y, width/height, exposure time, gain, black level, line status, sequencer set |
| Event Daten | Acquisition start/end, exposure start/end, line rise/fall, error |
| Counter & Timer | 2 counters und 2 timers |
| Sequencer | Belichtungszeit, gain |
| Synchronisierung | Software trigger, hardware trigger, PTP (IEEE 1588) |
| Standards und Umgebungsbedingungen | |
|---|---|
| Standard | GigE Vision v2.0, GigE Vision v3.0 |
| Konformität | CE, KC, FCC, RoHS, REACH, WEEE |
| Lagertemperatur | -30 bis 60°C |
| Betriebstemperatur | -20 bis 55°C Kamera Temperatur |
| Luftfeuchtigkeit | Operating: 20% ~ 80%, nicht kondensierend |
| Schock und Vibration | EN 60068-2-27, EN 60068-2-64, EN 60068-2-6/td> |
| Industrietaugliche EMV-Verträglichkeit | EN IEC 61000-6-2 ESD 8kV |
| Gewährleistung | 3 Jahre |
